邁特過濾 · 產品介紹

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障


濕汽就是指含有水分的氣體,是氣體輸送系統中Z需要關注的問題之一。氣體輸送的過程當中,氣體中的水分會降低設備的生產效率和產品質量,也會導致設備損壞。雖然管路中的疏水閥能去除大部分的水分,單并不能處理掉懸浮在氣體中的游離水,為分離掉這些游離水滴需要在管道上加裝汽水分離器。

根據汽水分離器分離的氣體中含有的介質不同又稱作氣液分離器、油氣分離器等

主要用于風機、氣力輸送、真空泵、冷干機等濕氣、沼氣天然氣等的除水除油等。

設備原理

旋風型 - 汽旋或離心型分離器,是旋風除塵器的原理基礎之上通過改進,利用進口延切線方向進入到筒體內部,在分離器內氣流高速旋轉并在其中以旋流向下傾斜式運動,;旋流的氣體中夾帶的水份由于速度降低,在已經形成的離心力作用下,被分離出來聚集在分離器內壁上,被分離的液體匯集后在重力的作用下流入底部錐形筒體當中而氣流在離心力作用下繼續旋流向下進入錐形筒體,錐形筒體中氣流旋流收縮,氣體產生的離心力逐漸減小,便于水分在重力作用下沉降。錐形筒體的作用是逐漸抵消離心力,防止氣體在高速氣流下二次帶水,使得液體從下端排水口順利排出,干燥清潔的氣體從分離器出口排出。而汽旋式的分離效率只有在氣體速度13.8m/s以下才能達到98%,否則效率會很低,氣體速度為25m/s時,其分離效率大概僅為50%,所以筒體內氣體流速設計非常關鍵。

旋轉式汽水分離器,適用于風機、氣力輸送系統中風機管道中水分或顆粒,真空泵系統前期管道冷凝水閃蒸水的分離,及常溫壓縮空氣中的霧化水或油等,避免大量含水的氣體進入風機或者真空泵中

本設備由于氣體流量較小,管道口徑選取較大,氣體在進入到分離器時流速較大,不利于離心力的形成,所以我們在筒體內部增大了中心管的直徑,以此提高氣體流量;并在中心管內部設置絲網捕沫器或濾芯,用來攔截和聚集細微的水霧,進一步提高分離效率。

三、設備參數

設備名稱:旋風水分離器

設備型號:MQF-80A

通稱口徑:DN80

設計壓力:0.25MPa

設備材質:304

額定流量13m3/h

適用溫度:<80℃

設備體積:0.14m3

設備重量:65kg

接口形式:法蘭連接

入口氣體濕度>70%

冷凝水去除率>90%

排水溫度:<60 ℃

排水裝置:DN80快裝蝶閥

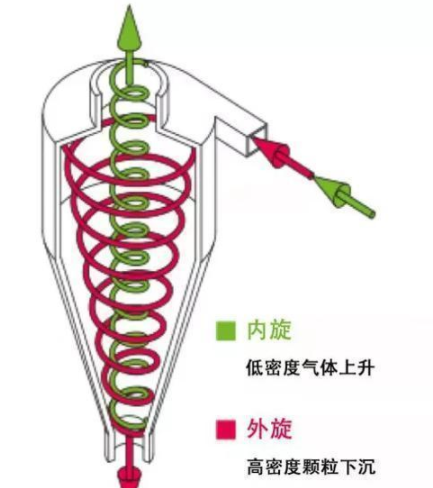

四、設備原理圖

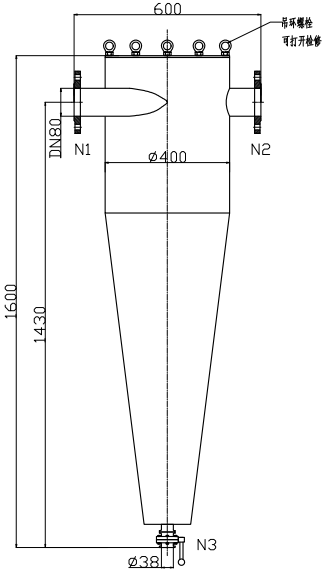

五、設備尺寸簡圖


安裝及使用注意事項

1、檢查安裝位置是否符合設備標注介質流向,確保按殼體上箭頭方向安裝。

2、必須安裝在水平管道上,排污口應垂直向下,保證被分離液體順利排出。

3、至少要在進口前端安裝截止閥,以便后期維護切斷管路。

4、無支腿的分離器上端有吊環,可以懸空安裝,以減小管道設備負壓。

5、有支腿的分離器一定在連接好管路后,將支腿固定在地面上。

6、筒體上端吊環螺母,便于打開上蓋清理內部過濾網或更換濾芯。

7、清理或者更換內部過濾網或濾芯時,應放空氣體在無壓力的狀態下進行,如氣體含有刺激性氣味一定要做好防護再打開蓋體。

8、新管道試行或長期停用管道啟動時,需隔離設備清洗管道后再啟用設備;一定在清掃管道后設備投入使用,清掃管道時應關閉或卸下疏水閥。

9、檢修管道或更換放水閥時,應關閉設備前端閥門

10、設備不可超壓使用,嚴禁超范圍操作。

1、系統需要24H不停機時,設旁路和進出口切斷閥,以便檢修不影響生產


邁特過濾 · 技術參數

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

設備原理: 旋風+濾網 設備型號: MZQ
額定流量: 200~4000m3/h 設計壓力: 常壓
設備材料: 304 分離效率: 90%
過濾精度: PP99 使用范圍: 沼氣發電廠燃燒前處理
