藍式過濾器

直通/高低藍式過濾器

免費定制方案 免費到廠考察 免費獲取報價!

產品說明:籃式過濾器,又稱筒式過濾器、桶式過濾器,又寫成藍式過濾器。該過濾器主要用于油、水或其它液體管道上,過濾管道里的雜物,過濾孔面積比通徑管面積大于2-3倍.遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣,因形狀像籃子,故名籃式過濾...

自主研發
廣泛應用
智能化
安全設計
產品分類/Product

邁特過濾 · 產品介紹

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

籃式過濾器,又稱筒式過濾器、桶式過濾器,又寫成藍式過濾器。該過濾器主要用于油、水或其它液體管道上,過濾管道里的雜物,過濾孔面積比通徑管面積大于2-3倍.遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣,因形狀像籃子,故名籃式過濾器。

籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。

過濾器類型

1、直通平底藍式過濾器                  2、直通弧底籃式過濾器

3、高低接管平底藍式過濾器           4、高低接管弧底藍式過濾器

過濾器特點

1、 該過濾器結構**,設計合理。

2、 通量大、阻力小。

3、 壓力損失一般為0.52~1.2kpa。

4、 適用范圍廣泛:水、油、蒸汽、弱酸、弱堿液等介質均可。

5、 一般通水網為18-300目左右

6、 通氣網40-100目左右

7、 通油網100-480目左右,

8、 適用介質溫度:≤200-450℃

過濾器參數

殼體材質:鑄鐵,碳鋼、不銹鋼

濾網材質:碳鋼、不銹鋼

密封件材質:耐油石棉,柔性石墨,聚四氟乙烯

工作溫度 :碳鋼-30~+380、不銹鋼-80~+450

公稱壓力:0.6~6.4(150Lb~300Lb)

過濾精度:10~300目

連接方式:法蘭,對焊

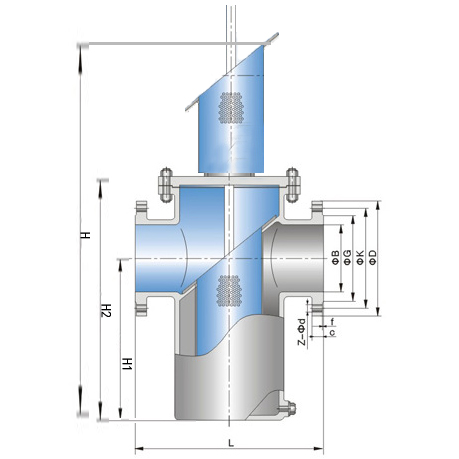

外形簡圖

外形尺寸

選型參數:

濾器

型號

公稱通徑DN

Φ

L

H1

H2

H

排污口

參考重量

MZLG-25×**/*

25

76

220

160

260

480

R1/2"

12

MZLG-32×**/*

32

76

220

165

270

495

16

MZLG-40×**/*

40

108

280

180

300

550

23

MZLG-50×**/*

50

108

280

180

300

550

28

MZLG-65×**/*

65

133

330

220

350

650

48

MZLG-80×**/*

80

159

340

260

400

740

65

MZLG-100×**/*

100

219

420

310

470

880

R1"

126

MZLG-150×**/*

125

273

480

360

550

910

186

MZLG-150×**/*

150

273

500

430

620

1175

248

MZLG-200×**/*

200

325

560

530

780

1875

292

MZLG-250×**/*

250

640

660

640

930

2170

415

MZLG-300×**/*

300

478

750

840

1200

2690

596

MZLG-400×**/*

400

622

850

950

1300

2750

R11/4"

640

MZLG-450×**/*

450

670

970

950

1350

2820


MZLG-500×**/*

500

738

1030

1050

1460

2890

760

MZLG-550×**/*

550

775

1070




1050

MZLG-600×**/*

600

824

1220




1240

MZLG-700×**/*

700

924

1320




1400

MZLG-800×**/*

800

1020

1400




R2"

1560

MZLG-900×**/*

900

1120

1520




1700

MZLG-500×**/*

1000

1220

1620

1740

2500

4500

1850

 選型原則

1、進出口通徑
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。
2、公稱壓力
按照過濾管路可能出現的Z高壓力確定過濾器的壓力等級。

3、孔目數的選擇
主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。

各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。



邁特過濾 · 技術參數

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

設備原理: 濾網攔截 設備型號: MLG-
額定流量: 20~2000m/min 設計壓力: 1.6mpa
主體材料: 鑄鐵 鑄鋼 304 濾網材質: 304
濾網精度: 60~500目 使用范圍: 灌溉、鍋爐、蒸汽、石油化工
